Описание

Проект WEGA (Web E-Garden Automation) - это экосистема объединяющая программно/аппаратные средства, цель которой, контролировать и помогать выращивать растения на гидропонике.

Основная идея проекта - разработка простых, самостоятельных элементов облегчающих выращивание растений, при этом умеющих работать вместе в едином информационном взаимодействии.

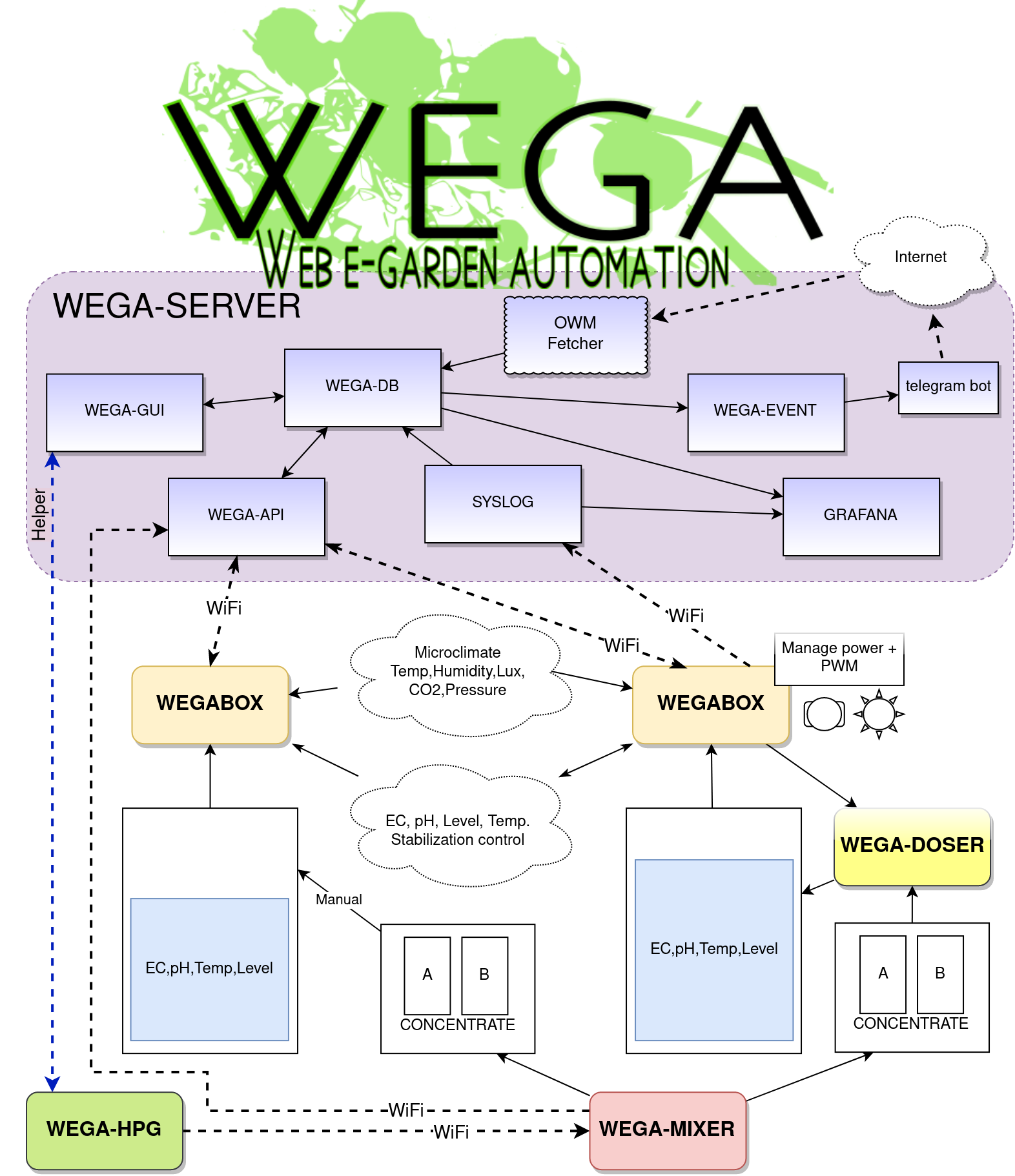

Ниже можно видеть всю экосистему, где блоки 1-4 и 13, это части WEGA

wega-ecosystem

wega-ecosystem

Расшифровка

  1. WEGA-GUI - модуль отображения статистики измерений выдает данные по фактическому состоянию растворов

  2. WEGA-DB - хранит данные со всех сенсоров и миксера (10)

  3. WEGA-API - осуществляет прием данных и передачу параметров на устройства (6,7)

  4. WEGA-EVENT - производит уведомление о ситуациях (бот телеграм)

  5. Конвертер интерфейса (средний уровень) для обмена данными по проводам и обновления прошивок устройств (7)

  6. WEGA-ESP32 - самостоятельный беспроводной контроллер сбора данных о состоянии растворов

  7. WEGA-Box - проводной контроллер повышенной надежности нижнего уровня подключенный по шине RS485 к устройству среднего уровня (5)

  8. Измерительный бак с рабочим раствором в котором устройства (6,7) выполняют измерения EC, pH, Температуры и уровня.

  9. WEGA-HPG - многоплатформенный калькулятор выполняющий расчет раствора в том числе коррекций по данным полученным от (1) и управляющий устройством изготовления концентратов (10)

  10. WEGA-Mixer - устройство выполняющее изготовление концентратов A и B для переноски и хранения

  11. Концентраты A и B - смесь химически совместимых между собой солей в рассчитанных пропорциях пригодных для приготовления рабочего раствора (8)

  12. WEGA-DOSER (в разработке) устройство для подачи концентратов (11) в рабочий раствор (8) с высокой точностью и равномерностью по заданным алгоритмам.

  13. Утилита для загрузки данный с открытого проекта погодного сервиса OpenWetherMap

Состав

Ядро проекта - это сервер LAMP, который принимает, сохраняет и обрабатывает информацию, а так-же обеспечивает обмен и наблюдение за информацией.

WEGA-GUI - Веб интерфейс контроля за климатом и растворами со множества устройств сбора

WEGA-API - интерфейс обмена информацией и доставкой команд управления на аппаратные устройства

Телеграмм каналы

WEGA-ESP32 - аппаратный комплекс сбора данных по микроклимату и состоянию растворов

WEGA-Mixer - устройство изготавливающее концентраты удобрений

WEGA-HPG - мультиплатформенный калькулятор (АРМ технолога по питанию) рассчитывающий составляющие раствора и управляющий wega-mixer

WEGA-Doser - устройство управляющее подачей концентратов в рабочий раствор (в процессе разработки, стадия проведены испытания исполнительных механизмов)
