ИНТЕРФЕЙС

После успешной прошивки WEGABOX подключается к точке WiFi доступа и к нему становится возможно подключиться по WEB интерфейсу.

Для этого в браузере подключаемся к адресу http://wegabox.local где wegabox - это имя конкретного устройства заданное в файле pre.h перед выполнением прошивки. в примере ниже: http://bl.local

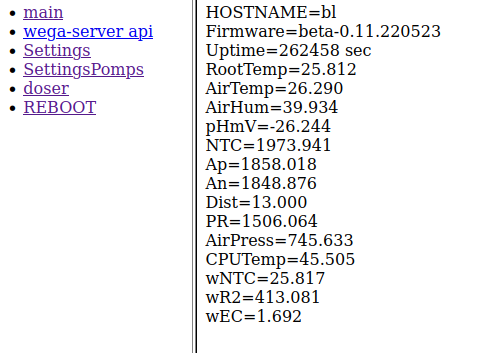

main: Окно диагностики устройств

мини
мини
мини
мини

При подключении к web интерфейсу контроллера сразу про можно проверить, какие устройства обнаружились и посмотреть параметры версии прошивки и времени работы.

Окно приветствия контроллера
Окно приветствия контроллера

wega-server api: Контроль обмена с api WEGA-SERVER

В данном окне проверяется успешность получения калибровочных и служебных данных от сервера. Они нужны для вычисления базовых значений таких как EC, pH и температура NTC на стороне контроллера, а так же получение уставок и порогов значений сработки исполнительных устройств.

Окно проверки работы wega-server api
Окно проверки работы wega-server api

Settings: настройки триггеров

Триггеры - это элементы системы управления WEGABOX , которые активируются автоматически при определенном событии или изменении значений в получаемых от датчиков данных. Это позволяет автоматизировать процессы выращивания растений за счет того, что контроллер включает/выключает, а так же регулирует работу различных механизмов, таких как насосы, реле, клапаны и дозер.

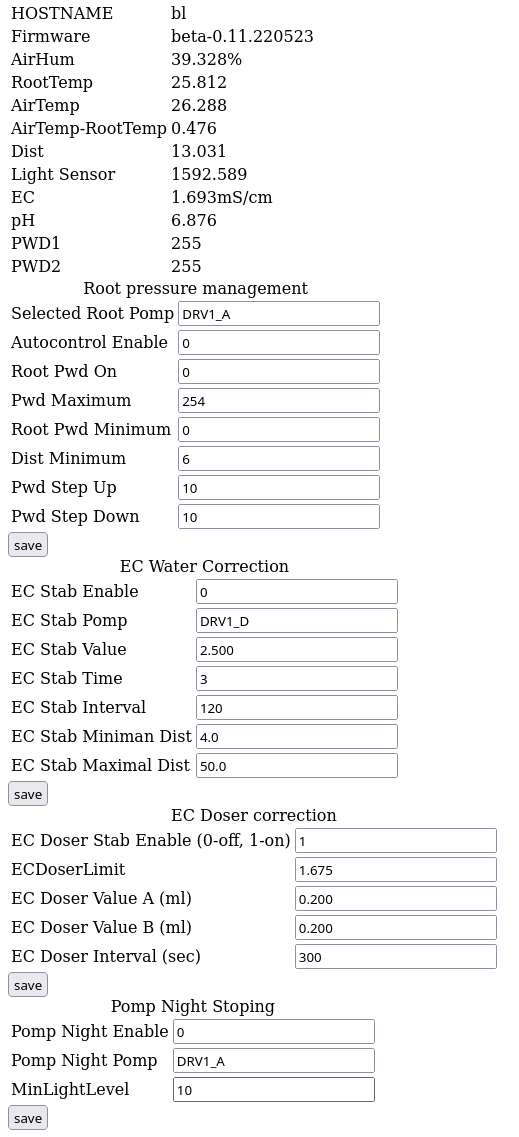

Окно Settings
Окно Settings

Окно настройки триггеров делится на модули

Root pressure management

Модуль управления корневым давлением Данный модуль реализует в системах с циркуляцией раствора принцип снижения вероятности резкого перепада температур между корневой зоной и листьями.

  • Selected Root Pomp: Указываем имя контакта к которому подключена помпа напрмиер DRV1_A

  • Autocontrol Enable: Включение выключение модуля. 0 - выключено, 1 - включено

  • Root Pwd On: Включение плавного регулирования оборотами помпы с помощью ШИМ 0 - выключено, 1 включено
  • Pwd Maximum: Предельное значение оборотов помпы выше которого помпа не будет разгонятся, максимум 255
  • Root Pwd Minimum: Минимальное значение оборотов помпы ниже которого ШИМ не будет снижаться
  • Dist Minimum: Минимальное расстояние от датчика до раствора в баке. При выключении помпы циркуляции часть раствора может возвращаться в бак и если там недостаточно места может происходить перелив через край. Задавая этот параметр в сантиметрах вы предотвращаете отключение циркуляции при слишком высоком уровне в баке
  • Pwd Step Up: значение шага для шим при увеличении скорости циркуляции
  • Pwd Step Down: значение шага для шим при уменьшении скорости циркуляции

EC Water Correction

Модуль автоматической коррекции ЕС разбавлением водой Этот модуль отвечает за работу клапана или насоса подачи чистой воды в рабочий бак для разбавления раствора в случае, если его ЕС превышает заданный предел.

  • EC Stab Enable: Включение выключение модуля. 0 - выключено, 1 - включено

  • EC Stab Pomp: Имя гнезда управления клапаном или насосом подачи воды, например DRV1_D

  • EC Stab Value: Значение порога ЕС выше которого начинается срабатывание системы разбавления раствора
  • EC Stab Time: Значение в секундах продолжительности подачи воды. Ограничивает разовую порцию воды для предотвращения избыточного разбавления.
  • EC Stab Interval: Минимальный интервал в секундах между циклами подачи воды. Регулируется для того, чтобы дать раствору перемешаться и датчику ЕС показать реальные значения.
  • EC Stab Miniman Dist: Минимальное значение в сантиметрах от датчика до поверхности воды в баке. Предотвращает срабатывание доливки воды в переполненный бак
  • EC Stab Maximal Dist: Максимальное значение в сантиметрах от датчика до поверхности воды в баке. Доливает воду в бак несмотря на показания ЕС, поддерживая минимальный запас воды в баке.

EC Doser correction

Модуль автоматической коррекции ЕС внесением удобрений Этот модуль отвечает за отправку заданий для WEGA-DOSER на подачу удобрений в бак тогда, когда ЕС ниже заданного порога, например при разбавлении водой.

  • EC Doser Stab Enable: Включение выключение модуля. 0 - выключено, 1 - включено
  • EC DoserLimit: Пороговое значение ЕС до которого модуль пытается его поднять
  • EC Doser Value A: Значение одиночной порции в (мл) подающейся насосом А
  • EC Doser Value B: Значение одиночной порции в (мл) подающейся насосом B
  • EC Doser Interval: Минимальное время в секундах между подачей новой порции удобрений. Необходимо для перемешивания.

Pomp Night Stoping

Модуль отключения циркуляции раствора в темноте

  • Pomp Night Enable: Включение выключение модуля. 0 - выключено, 1 - включено
  • Pomp Night Pomp: Указываем имя контакта к которому подключена помпа напрмиер DRV1_A
  • MinLightLevel: Указываем минимальный уровень освещенности с датчика освещенности ниже которого помпа отключится
