WEGABOX

Описание

WEGABOX – это контроллер, предназначенный для помощи в выращивании растений на гидропонных установках замкнутого цикла. Ниже кратко перечислен имеющийся функционал
Мониторинг ЕС
Мониторинг pH
Мониторинг Температуры воздуха и раствора(в баке и в корневой зоне)
Мониторинг Влажности воздуха
Мониторинг Атмосферного давления
Мониторинг СО2
Мониторинг Освещенности
Мониторинг Уровня раствора в литрах
Управление корневым давление(на сколько это возможно)
Поддержание заданного ЕС в рабочем баке
Начиная с версии контроллера 4.4 может управлять напрямую до 16 штуками 12-вольтовых устройств. Контроллер позволяет управлять скоростью насосов и логикой, направленной на снижение корневого давления, подавать и отключать циркуляцию раствора и стабилизировать значение ЕС, подавая воду насосом или клапаном высокого давления. Кроме того, контроллер обладает функцией дозирования удобрений с помощью шаговых насосов проекта WEGA-DOSER.
Контроллер разработан таким образом, чтобы любой человек с базовыми навыками в пайке мог собрать его. WEGABOX-KIT похож на конструктор для новичка-радиолюбителя, все детали можно заказать в готовом виде, включая монтажную плату, и лишь спаять все это вместе. Корпуса для контроллера и датчиков могут быть распечатаны на 3D принтере в большинстве форматов OPENSCAD для удобства модификации под свои индивидуальные потребности.
Проект условно делится на WEGABOX 4.x KIT (полностью ручная сборка на корпусных компонентах/шилдах) и WEGABOX 5.х (заводская сборка на smd компонентах) Подробнее о WEGABOX 5.х: Заводское производство.
WEGABOX не самостоятельное устройство и работает в связке с WEGA-SERVER , который собирает и обрабатывает данные с множества устройств и объединяет в рамках всего проекта WEGA

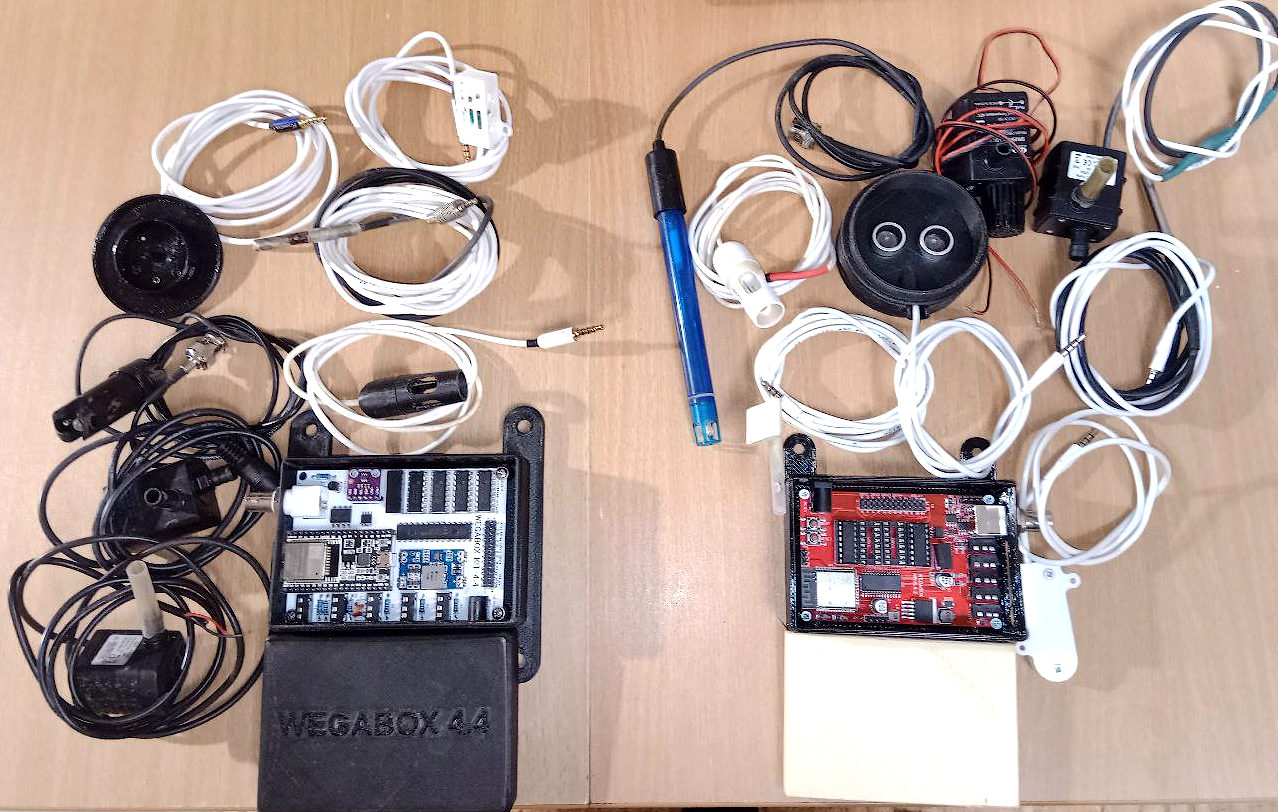

WEGABOX-КIT 4.4 и WEGABOX 5.4.2 с набором датчиков и управляемых насосов после окончания сезона.

Ссылки на ресурсы проекта

Проект на github

Проект на OSHWLab

Telegram: активный канал, старый канал

Библиотека 3D моделей корпусов и креплений для печати на 3D-принтере github

С чего начать

Прежде всего нужно оценить свои собственные навыки которые должны включать в себя:

Минимальные знания в электронике (знать что такое + или GND)
Умение читать принципиальную схему, и находить контрольные места на монтажной плате при обращении за помощью
Знание, что такое паяльник и как с ним работать
Умение собирать компоненты по схеме
Минимальные знания в программировании (в нужных местах в коде проекта указать свои параметры)

Если, всего выше перечисленного или одного из выше перечисленного не знаешь, не умеешь, не понимаешь, то этому можно научиться в процессе. Главное желание и упорство. Есть множество успешных примеров того, как люди в процессе сборки получали нужные навыки, тем более цена ошибок не высока.

Если все-же совсем нет никакого желания делать самому, можно обратиться в нашу ярмарку и найти того, кто предложит готовые варианты.

Изготовление устройства

Заказ комплектующих

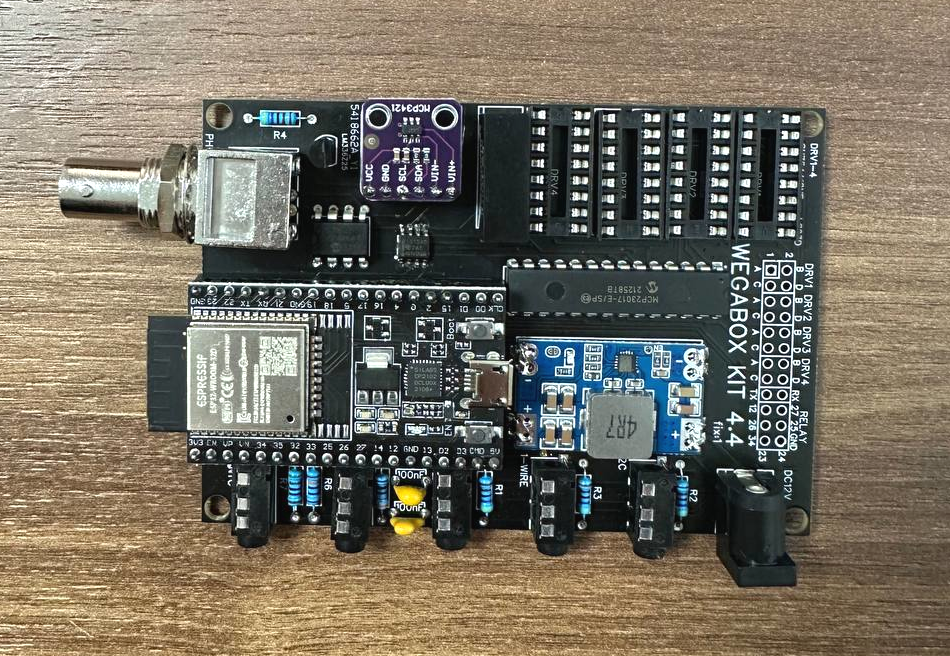

Плата контроллера WEGABOX-KIT 4.4 в сборе

Контроллер WEGABOX состоит из платы, модулей платы и датчиков.

Проект WEGABOX может быть собран как на универсальной монтажной плате, так и на специально изготовленной на заводе печатной плате проекта. см. Заказ печатной платы.
Контроллер изготавливается путем монтажа на него всех необходимых компонентов с помощью пайки. Они обычно приобретаются на интернет площадках таких как aliexpress или в местных радио/ардуино магазинах. см Список компонентов платы WEGABOX
Помимо контроллера для WEGABOX нужны датчики. Они так-же доступны для заказа на торговых площадках и при этом имеется выбор, так как для одной задачи поддерживаются разные датчики и можно выбрать см. Список поддерживаемых датчиков

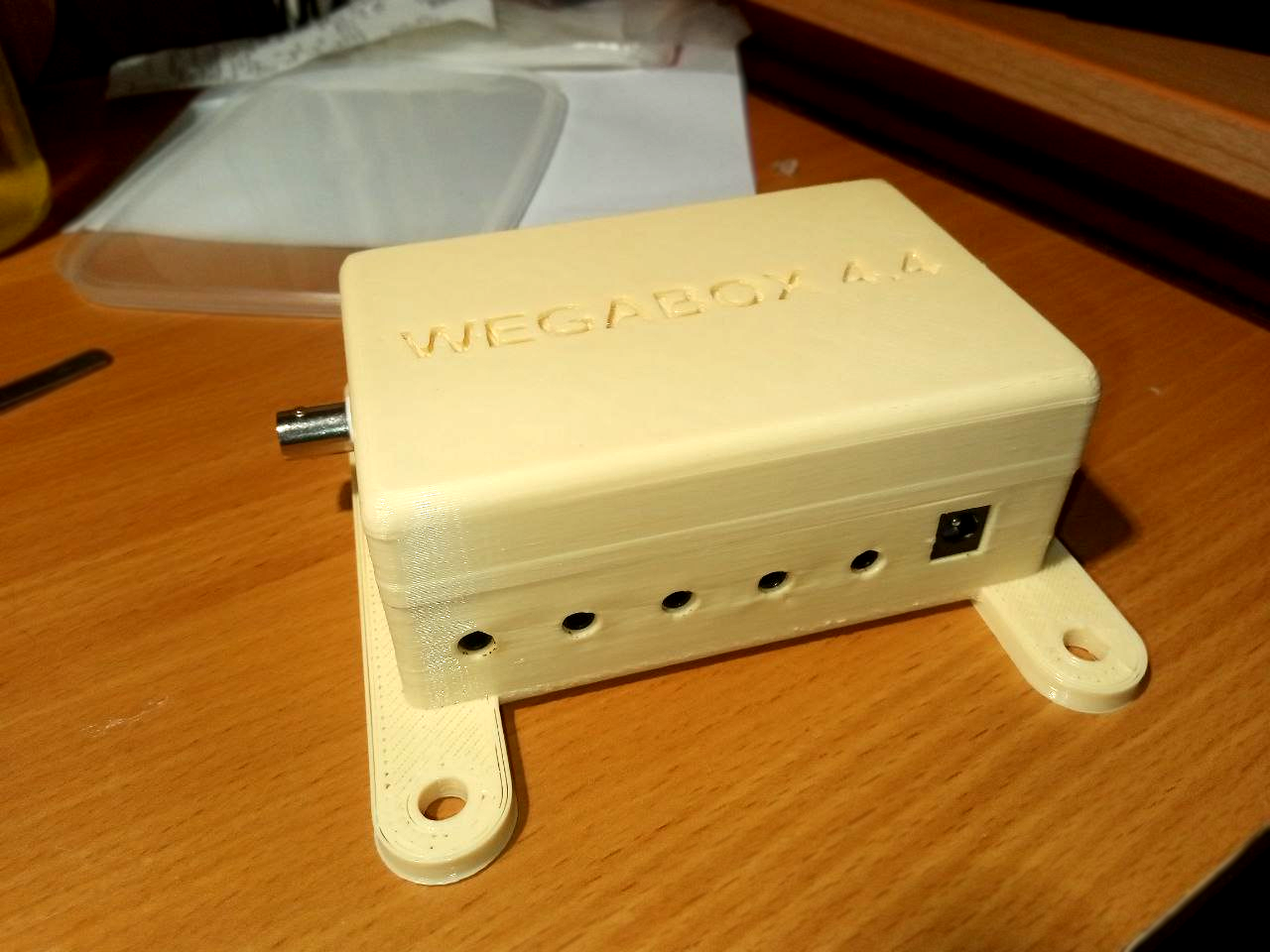

Кроме того для датчиков и самого контроллера можно распечатать на 3D принтере нужные корпуса и крепления Библиотека 3D

Изготовление контроллера

Изготовление контроллера WEGABOX-KIT

Схема контроллера Схема WEGABOX

Прошивка

После успешной сборки необходимо выполнить первую прошивку проводом USB. Это нужно первый раз и требуется для указания параметров точки доступа. Дальнейшие прошивки и обновления будут выполнятся через WiFi.
На момент прошивки у вас уже должен быть развернут и настроен WEGA-SERVER, и сгенерированы ключи доступа.
Установлена платформа VSCODE, и подключен проект из репозитория

подробнее
