Сборка

Итак, у вас есть все нужные компоненты и плата для монтажа.

Если нет - смотрим: заказ производства платы, заказ компонентов платы.

Советы:

Обязательно стоит посмотреть видео про пайку:

ng_PM9tNJRg

  • Соберите все необходимые компоненты вместе и сложите в какой-нибудь контейнер, убедитесь, что всего хватает
  • Постарайтесь не использовать жидкие флюсы (только твердая канифоль), особенно это касается пайки MCP602 и BNC коннектора для подключения pH электрода из-за гиперчувствительности данного участка
  • Паять MCP602 и BNC лучше всего прутком припоя с канифолью внутри вообще без использования флюса

Последовательность сборки

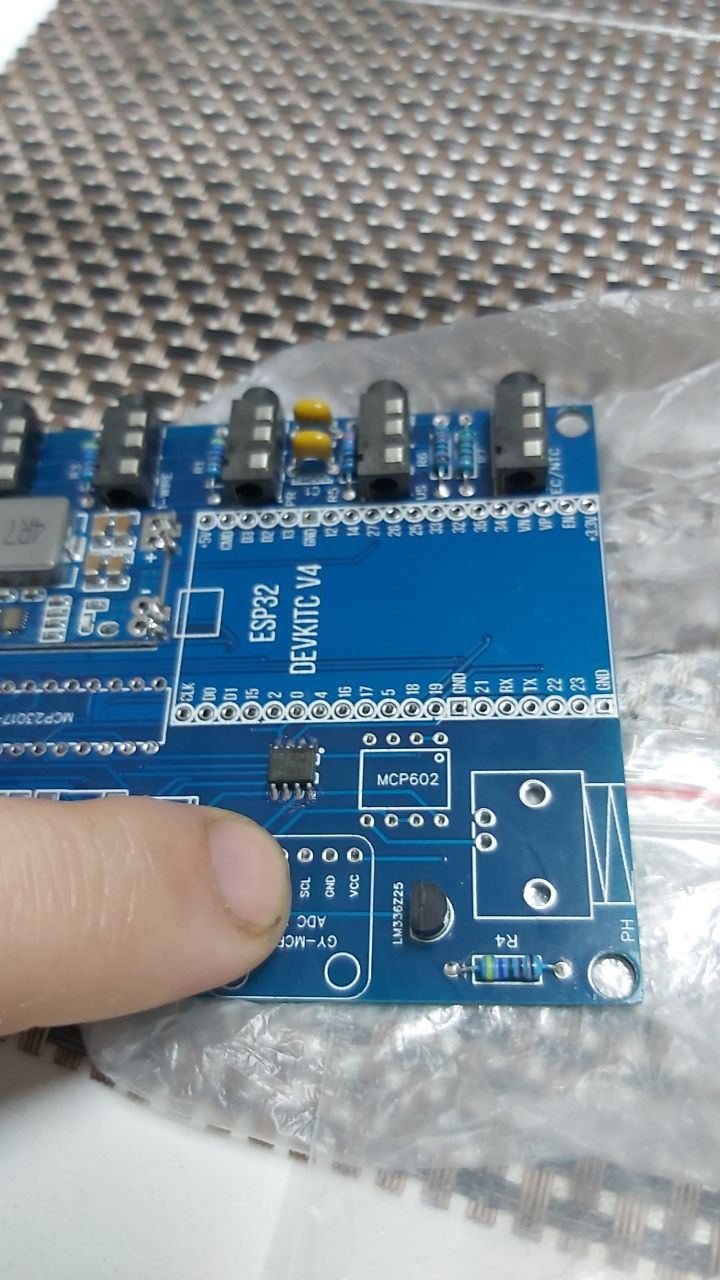

  • Перед началом работ, неплохо бы предварительно прошить контроллер ESP32 на подключение к вашей WiFi сети и убедиться что он работает! Напаиваем сперва все компоненты, которые паяются (SMD монтаж) в приклад, таких всего 2: ISO1540DR и mini560
    без
    без

- Расставляем резисторы и конденсаторы по позициям и слегка разгибаем их ножки с обратной стороны для лучшего прижима. Паяем - Далее паяем гнезда (для лучшего попадания в отверстия корпуса гнезда при пайке необходимо прижимать к торцам отверстий однотипно) - Выполняем монтаж корпусных деталей - LM336Z-2.5, LM336Z-2.5, MCP602, MCP23017 , драйверы или кроватки для них. - В последнюю очередь паяем шилды сначала MCP3421, а затем ESP32 DEVKIT.

Важно! ECP32 должен быть поднят на ножках на максимальную высоту, для сохранения возможности подключать USB кабель для первичной прошивки.

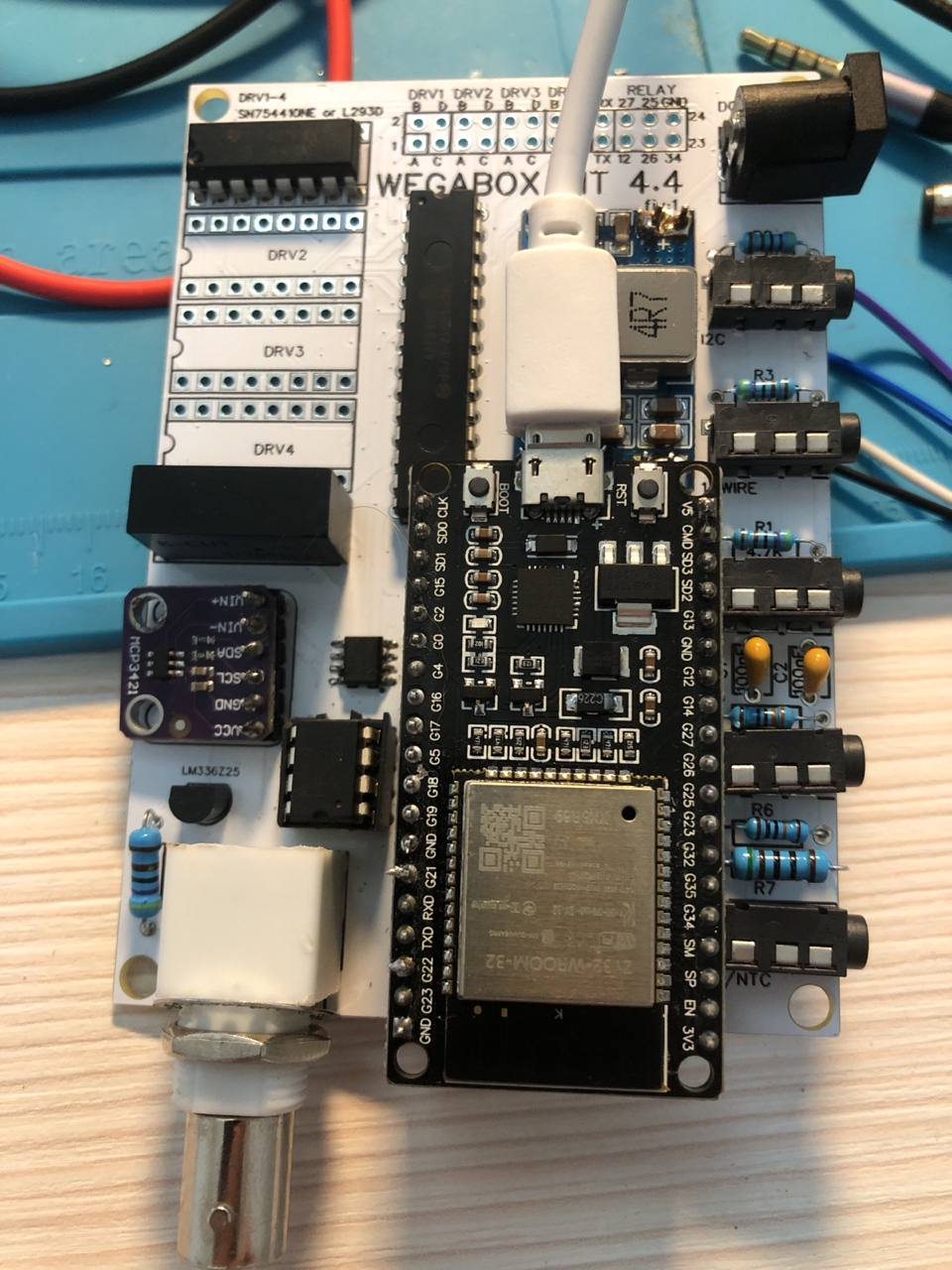

  • Подключение USB для первичной прошивки
    Подключение USB для первичной прошивки

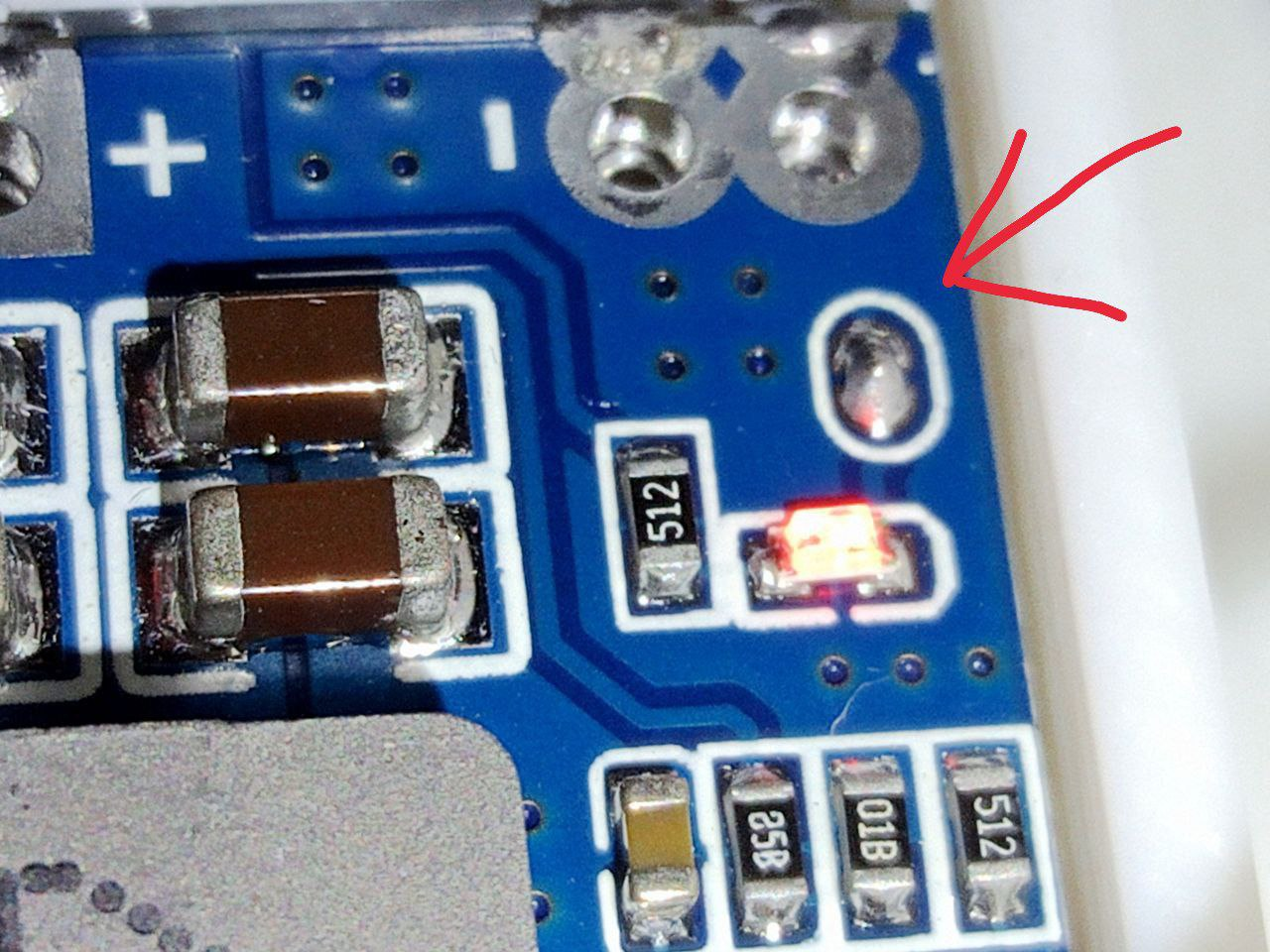

- На модуле mini560 есть площадка, замкнув которую, можно подключить в работу индикатор подачи питания.

без
без

Отладка
