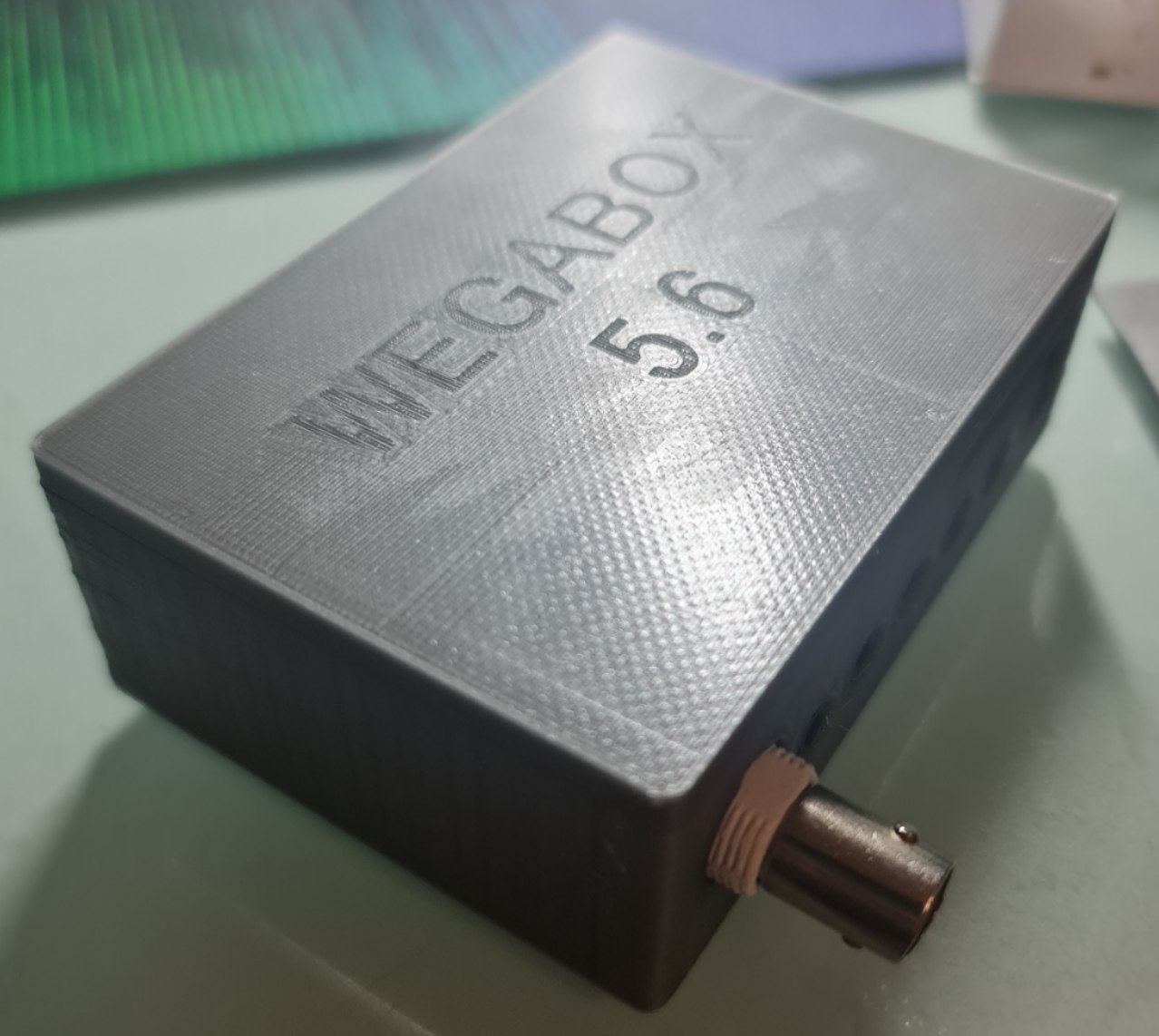

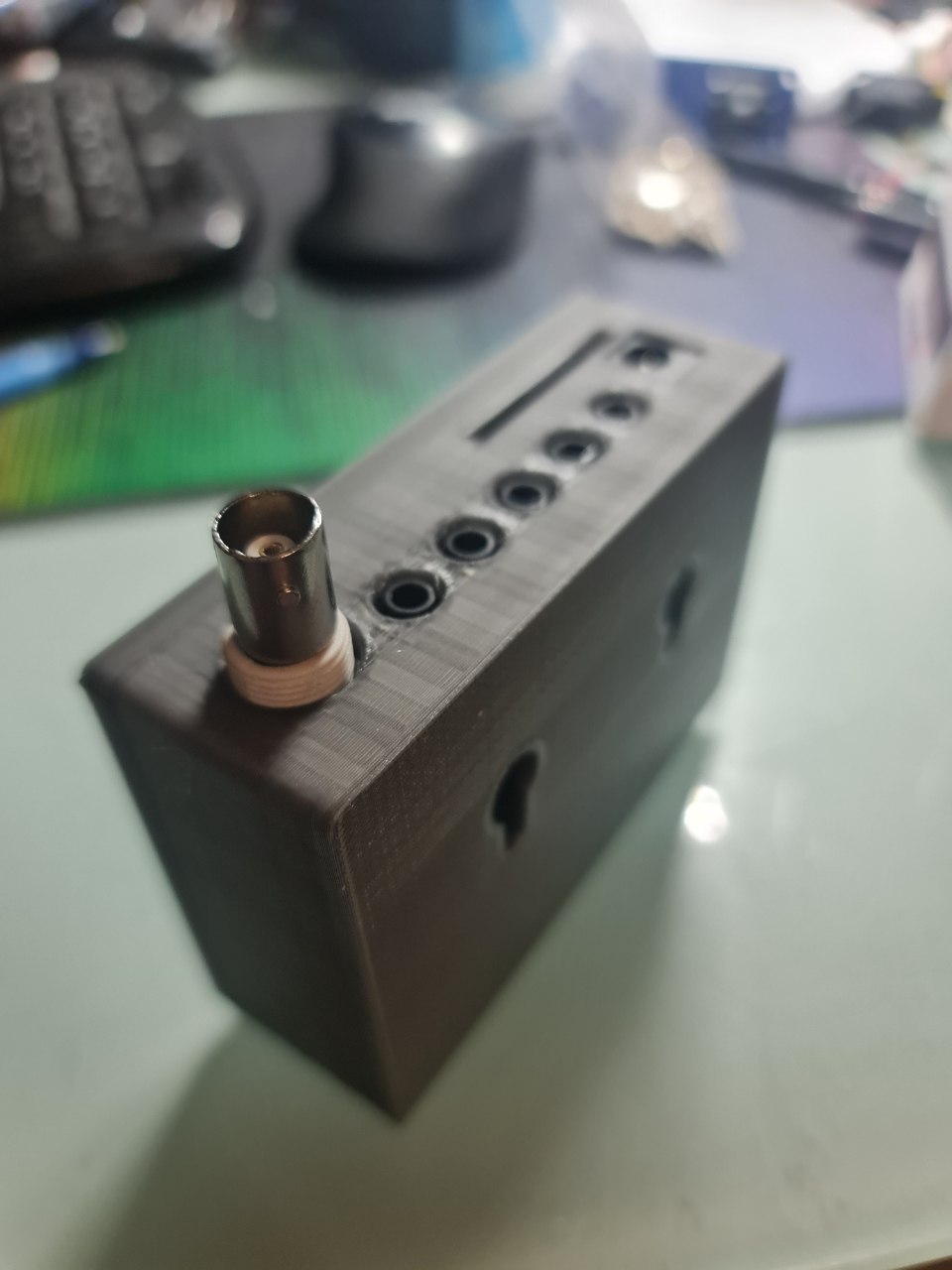

WEGABOX 5.6

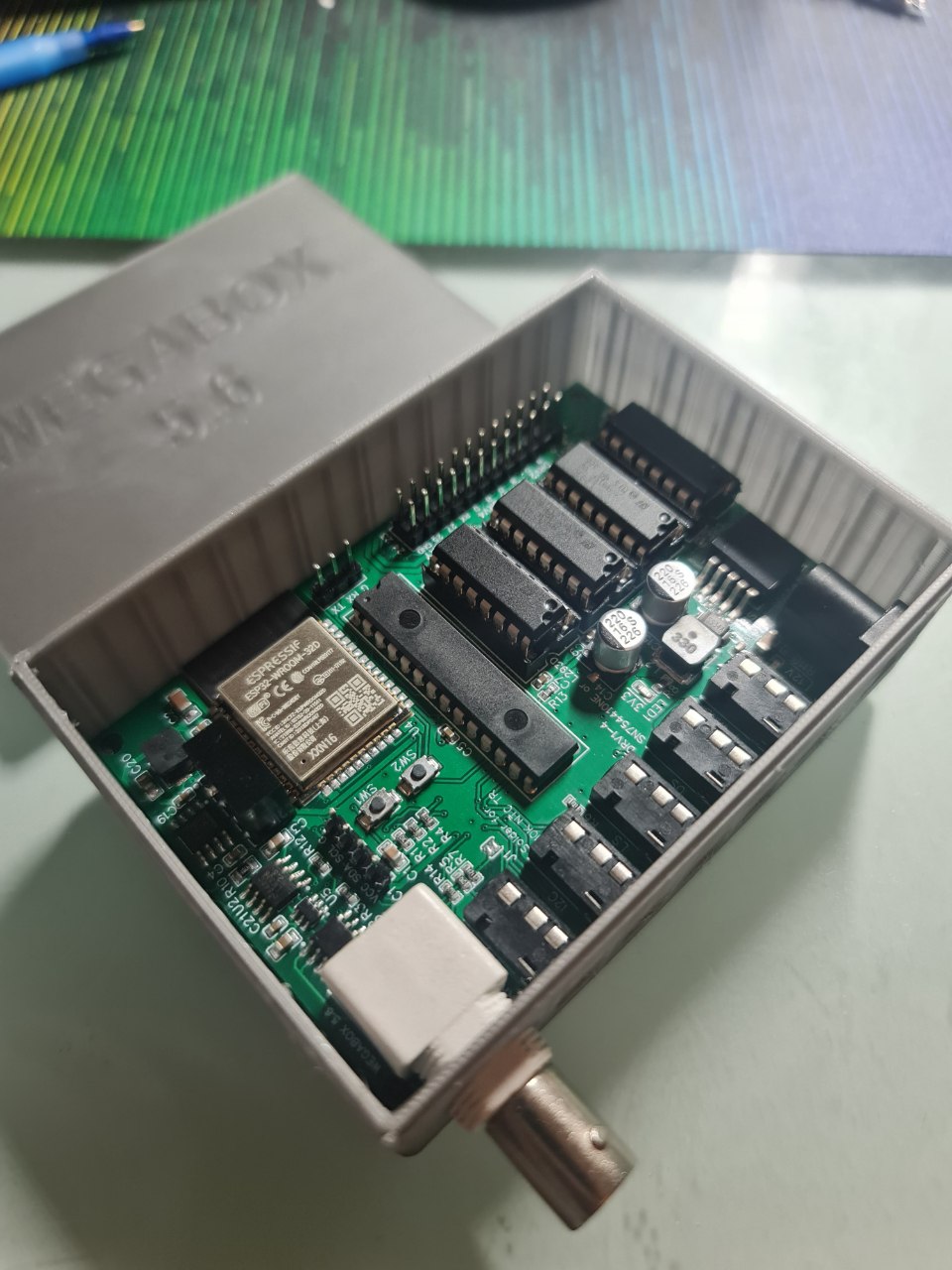

На плате SW2 это кнопка BOOT SW1 это кнопка RESET

Прошивка

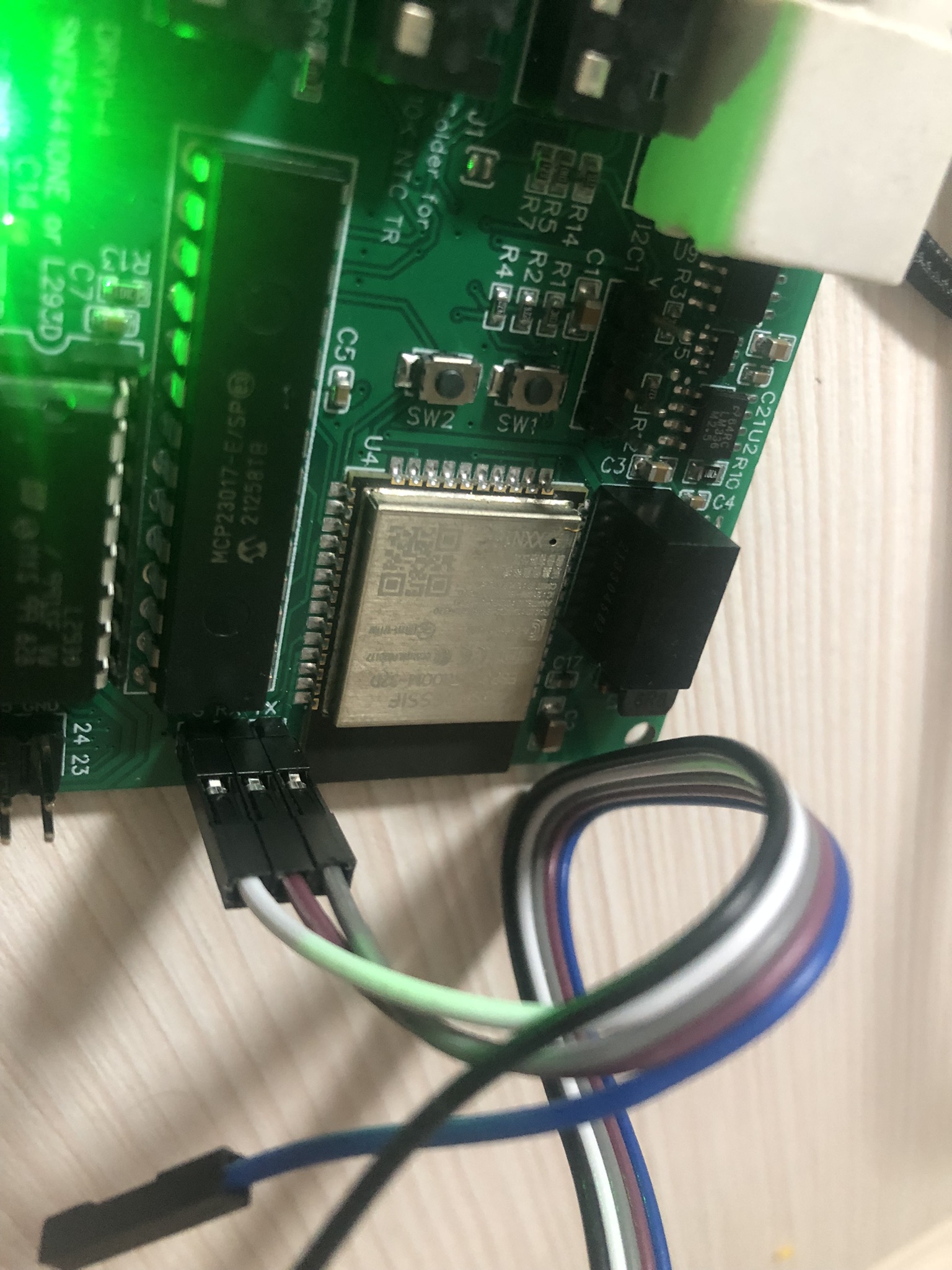

Подключение для первичной прошивки с помощью USB-TTL конвертера

Прошивка через usb-ttl(usb-uart)

драйвер качаем отсюда https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

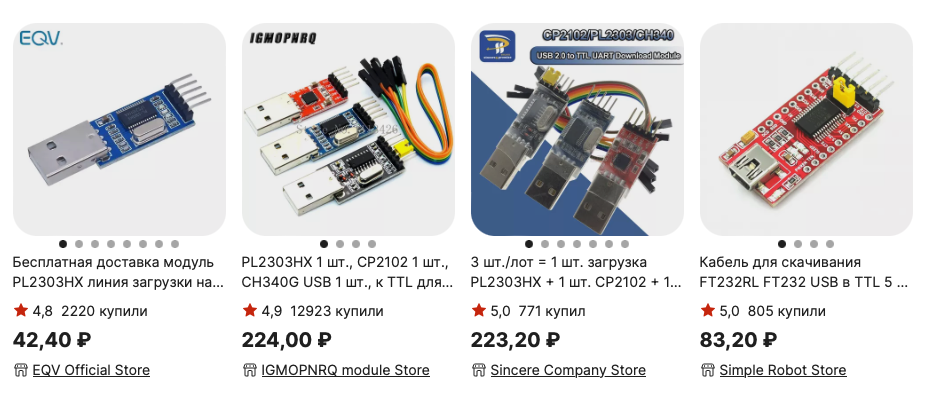

для прошивки обязательно нужен переходник usb-ttl - например такой Модуль CP2102 от USB к TTL а так же кабеля для подключения к плате

Подключение происходит GND=>GND, TX=>RX, RX=>TX

Далее выбираем нужный порт в программе которой прошиваем, нажимаем прошить, зажимаем SW2 нажимаем SW1 и отпускаем, SW2 держим пока не пойдет процесс прошивки - на скриншоте это момент когда видим следующие строки

Serial port /dev/cu.usbserial-0001

Connecting......................

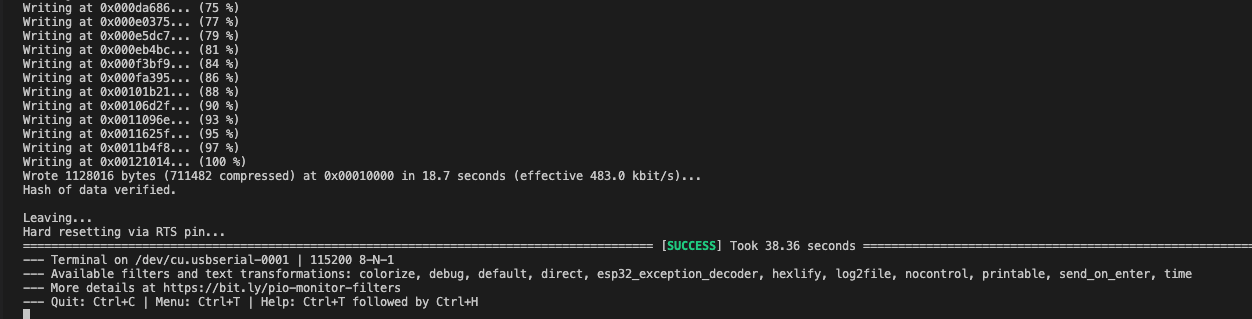

Конец прошивки до нажатия выглядит так

По окончании прошивки жмем SW1

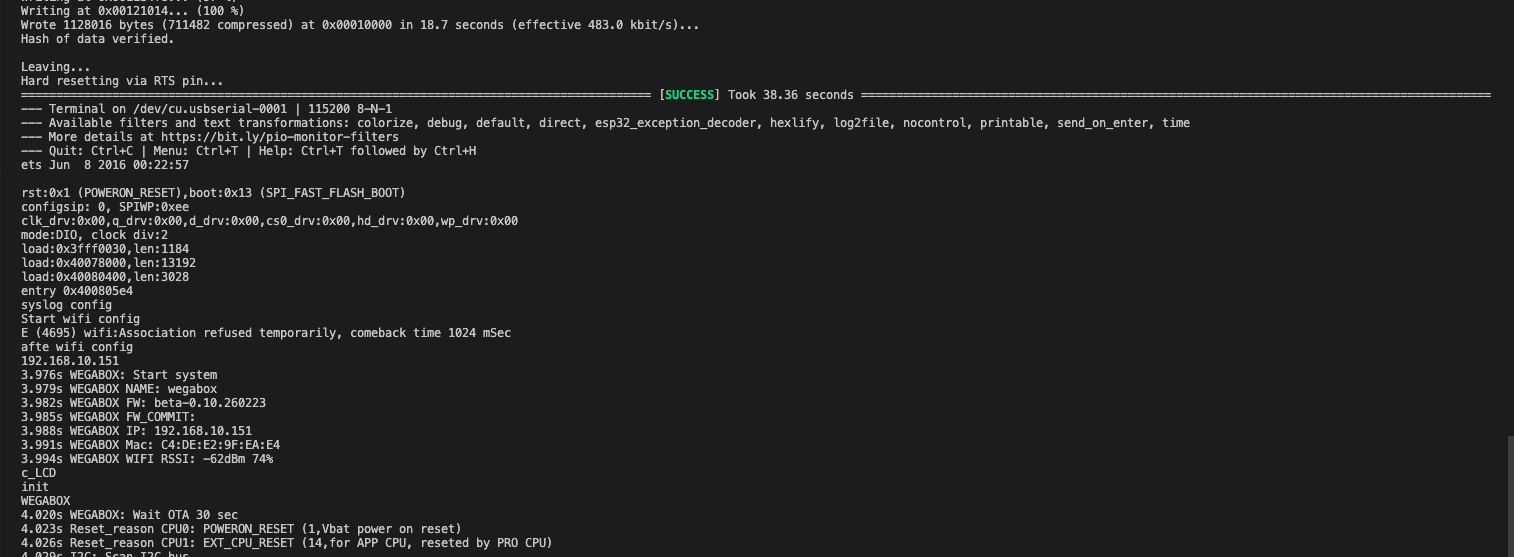

после нажатия sw1 пошла прошивка грузиться и работать устройство

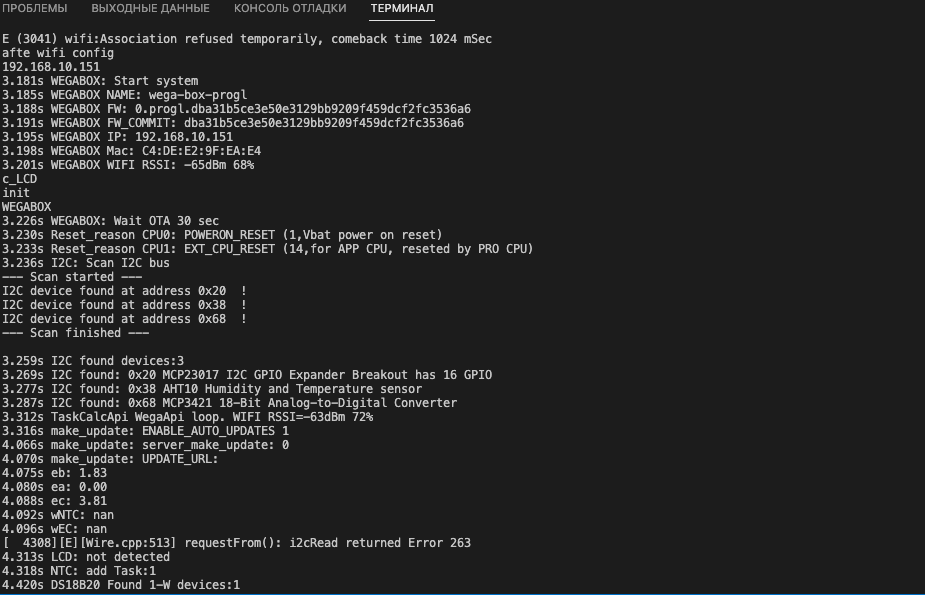

Если вы все сделали правильно - увидите логи в терминале.

Настройка прошивки отдельная статься
